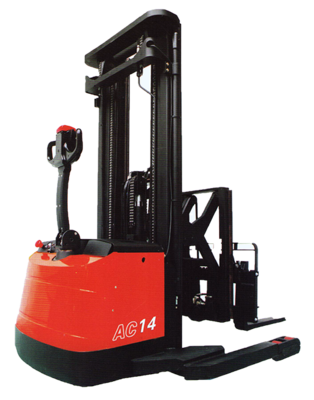

CQDH13/14-850电动托盘堆高车
订购热线:027-8860 5648
产品配置及特点
① 先进的EPS电子助力转向系统——轻便、低噪、更省力,女工也可自如操作;
② 独特的驱动单元浮动机构——确保整车有效减震、稳定可靠;
③ 增力油缸——专利设计,确保车辆更强的地面附着力,有效防止轮胎打滑;
④ 交流驱动电机——无碳刷、免维护,有效降低维护成本;
⑤ 美国柯蒂斯控制器——具备无级调速及多项自动保护功能;
⑥ 标配起升电限位功能——减少能量浪费,延长液压系统及相关部件寿命;
⑦ 可选配弯道自动减速装置,进一步提升整车的安全可靠性;
⑧ 可选配高货位限速装置,确保驾驶人员安全操作。
安全防护
① 驱动单元中间浮动机构,确保车辆具有可靠的稳定性,平稳运行、不倾翻;
② 美国柯蒂斯控制器具备过压、低压、过流、高温、短路等多种保护功能;
③ 手柄紧急反向按钮,有效预防操作人员受到意外伤害;
④ 车辆具备坡道自制动功能,有效防止遛坡,使用时更加安全、可靠;
⑤ 可选配转弯降速功能,确保车辆在大角度转弯运行时更加稳定和安全;
⑥ 遇到危险时按下红色紧急断电开关,可以迅速切断整车电源,确保安全。
适用范围
电动托盘堆垛车作业方便、平稳、快捷;外型小巧、操作灵活;低噪音、低污染,能在商场、超市、仓库、货场、车间等场所作业,尤其适合食品、纺织、印刷等轻工行业使用。
产品参数表
特性Feature |
|
|
|
型号 | 单位 | CQDH13 | CQDH14 |
配置号 | | 850 | 850 |
类型 | | 剪刀式 | 剪刀式 |
门架类型 | | 三级3-Stage STD | 三级3-Stage STD |
额定载重 | Kg | 1300 | 1400 |
载荷中心距 | mm | 500 | 500 |
轴距 | mm | 1478 | 1478 |
操作类型 | | 步行式 | 步行式 |
车轮Wheels |
|
|
|
轮子类型(前/后) | | PU | PU |
驱动轮/平衡轮/承重轮 | | 1/4 | 1/4 |
尺寸Dimension | | | |
门架前移距离 | mm | 0-550 | 0-550 |
标准门架起升高度 | mm | 3800/4000/4500/5000/5500 |
门架作业时整车最大高度 | mm | 4991/5191/5691/6191/6691 |
门架缩回时整车静态高度 | mm | 1914/2081/2248/2415/2582 |
货叉最低高度 | mm | 55 |
标准货叉规格(长/宽/厚) | mm | 1070/100/40 |
整车全长 | mm | 2225 |
车体宽度 | mm | 1430 |
货叉外侧间距 | mm | 200-755 |
货叉侧移距离 | Grad | 150 | - |
货叉倾斜角度(前/后) | mm | 4/3 |
最小转弯半径,踏板收起放下 | mm | 1566 |
最小直角堆垛通道宽度,800*1200 | mm | 2135 |
最小直角堆垛通道宽度,1000*1200 | mm | 2315 |
最小离地间隙 | mm | 30 |
性能Performance |
|
|
|
最大行驶速度,满载/空载 | Km/h | 3.5/4 | 3.5/4 |
最大起升速度,满载/空载 | Mm/s | 130/230 | 130/230 |
最大下降速度,满载/空载 | Mm/s | 130/230 | 130/230 |
爬坡度,满载/空载 | % | 3/5 | 3/5 |
电气配置Electrical configuration |
|
|
|
驱动电机/起升电机/转向电机 | KW | AC1.5/DC4.5/DC0.15 |
蓄电池电压 | V | 24 |
蓄电池容量 | Ah | 345 |
制动 | | 电磁/再生 |
控制器型号 | | curtis |
N重量 |
|
|
|
蓄电池重量 | Kg | 300 | 300 |
自重(包含蓄电池) | Kg | 2420 | 2400 |
